Логистика редко прощает неоднозначность. Коробка может быть изготовлена из прочного гофрокартона, иметь амортизирующие вкладыши и точно рассчитанные размеры, но при неправильном положении в кузове или на стеллаже товар все равно окажется под угрозой. Для части грузов критично, где находится верх: жидкость не должна вытекать через крышку, прибор — испытывать нагрузку на чувствительные элементы, а изделие в ложементе — смещаться относительно рассчитанной точки опоры. Именно эту задачу решает манипуляционный знак «Стрелка вверх», чаще воспринимаемый как две вертикальные стрелки над горизонтальной линией.
На гофрокоробе такой знак работает как короткая инструкция для всех участников цепочки: упаковщика, кладовщика, водителя, оператора погрузчика, сотрудника пункта выдачи и покупателя. Его ценность не в графике как таковой, а в том, что он снижает вероятность неверного решения в ситуации, когда груз перемещают быстро, а сопроводительные документы не лежат перед глазами. Правильно нанесенные стрелки помогают сохранить расчетную ориентацию товара, эффективность внутренних фиксаторов и устойчивость транспортной единицы.
Что означает знак «Стрелка вверх» и когда он нужен
Манипуляционный знак, а не декоративный элемент

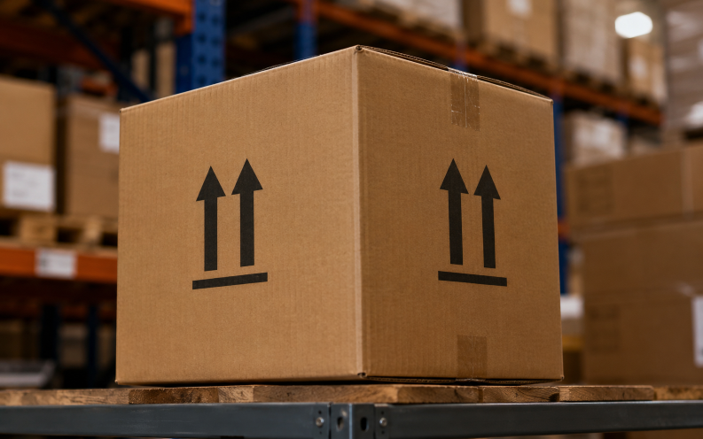

Символ «Стрелка вверх» относится к манипуляционным знакам — графическим обозначениям, которые сообщают способ обращения с грузом. Его смысл предельно конкретен: коробку необходимо хранить, перемещать, грузить и разгружать в обозначенном вертикальном положении. Направление стрелок показывает, какая грань должна быть обращена вверх. Это важно отличать от визуального приема на дизайне упаковки. Декоративная стрелка, расположенная рядом с логотипом или инструкцией по вскрытию, не воспринимается складом как требование к ориентации. Манипуляционный знак должен быть выполнен узнаваемо, располагаться в зоне транспортной маркировки и не вступать в конфликт с другими изображениями.
В цепочке поставки пиктограмма выполняет роль повторяющегося сигнала. Если оператор видит коробку без инструкций, он обычно ориентируется на ее форму, штрихкод, этикетку или положение соседних мест. Когда на таре есть понятные стрелки, решение занимает секунды и не требует вскрытия. Особенно заметен эффект на кросс-докинге, при комплектации маркетплейсных заказов, при передаче между перевозчиками и на сезонных складах, где часть персонала работает временно. Чем больше операций проходит груз, тем выше ценность одинаковой, хорошо читаемой маркировки.
Какие грузы нельзя переворачивать

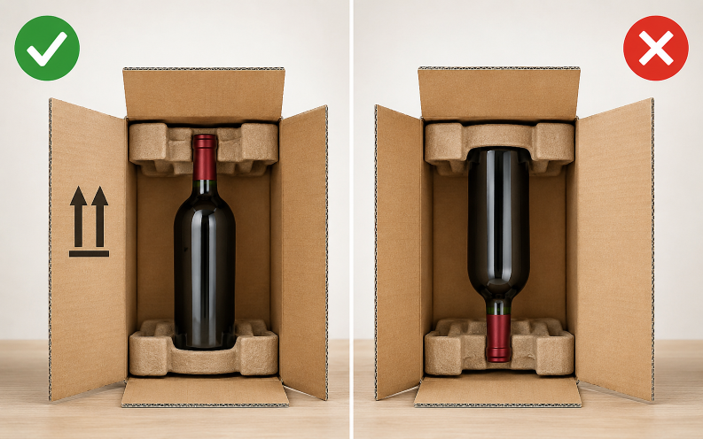

Необходимость знака определяется не материалом коробки, а поведением содержимого при изменении положения. Самая понятная группа — товары с жидкостью: бытовая химия, косметика, напитки, масла, краски, клеевые составы и реагенты в потребительской таре. Даже при герметичной крышке переворачивание может вызвать протечку через клапан, деформацию дозатора или контакт продукта с элементами, не рассчитанными на длительное воздействие жидкости.
Вторая группа — продукция с заданной геометрией внутренней укладки. Это могут быть стеклянные изделия в ячейках, посуда, светильники, электронные устройства, датчики, оборудование с хрупкими панелями, фильтры, комплектующие в лотках. В таких коробках вкладыши, перегородки и воздушные прослойки проектируют под определенное положение. При перевороте груз начинает опираться на другую зону, а амортизация, рассчитанная для дна, перестает работать так, как задумано.
Нормативная логика и правила применения
ГОСТ 14192-96 и международный подход ISO 780
В российской практике порядок транспортной маркировки связывают с ГОСТ 14192-96 «Маркировка грузов». Стандарт определяет манипуляционные знаки как изображения, указывающие на способы обращения с грузом, и приводит знак «Верх» среди типовых обозначений. В нем же установлена базовая логика размещения: манипуляционные знаки наносят на каждое грузовое место в левом верхнем углу на двух соседних стенках тары. Это правило особенно удобно для прямоугольного гофрокороба: маркировка заметна при подходе к паллете с разных сторон и не перекрывается нижними ярусами.
Для международных поставок ориентиром служит ISO 780:2015, посвященный графическим символам для обращения и хранения транспортных упаковок. Международный стандарт рассматривает символы как средство передачи инструкций на физическом пути товара и рекомендует использовать их тогда, когда это необходимо. Важно не смешивать эти правила с маркировкой опасных грузов: «Стрелка вверх» сообщает только об ориентации и не заменяет знаки, требования к которым определяются специальными правилами для конкретной категории продукции.
Когда знак нужен по договору и технической документации
Ошибка многих компаний — рассматривать стрелки как обязательную печать на любой коробке с товаром. Избыточная маркировка так же вредна, как ее отсутствие: она увеличивает визуальный шум и может создавать у склада ложное впечатление о хрупкости или особом режиме обращения. Рациональнее включать требование в упаковочную спецификацию только после анализа рисков.
Основанием могут быть паспорт изделия, инструкция производителя, карта упаковки, требования к хранению, условия поставки, договор с логистическим оператором или требования клиента к приемке. В документах желательно зафиксировать не только сам символ, но и его место, минимальный размер, цвет, число сторон и связь с другими знаками. Формулировка «нанести стрелки вверх» недостаточно точна: без макета разные партии могут получить разные варианты, а при печати на нескольких типоразмерах коробов знак будет «переезжать» из одного участка в другой.
Где и как размещать стрелки на коробках из гофрокартона
Оптимальные зоны на гофрокоробе
Базовое место для знака — верхняя часть боковой стенки, обычно слева, если смотреть на грань в рабочем положении. Такое размещение снижает риск, что стрелки перекроют транспортной наклейкой, обвязочной лентой или скотчем. На гофрокоробе важно учитывать конструкцию клапанов, линии биговки, вентиляционные отверстия, высечные ручки и швы. Нанесение слишком близко к сгибу ухудшает читаемость: при сложении изображение деформируется, а в зоне повышенного истирания краска быстрее теряет контраст.
Для коробок с полноцветной печатью транспортные знаки лучше выделять в отдельном свободном поле. На крафтовом фоне хорошо читается темная печать, на темной поверхности — светлая. Главное требование не эстетическое, а операционное: стрелки должны различаться с расстояния, с которого сотрудник принимает решение о положении короба. Поэтому мелкая пиктограмма рядом с составом продукта или декоративным паттерном не выполняет свою функцию, даже если формально присутствует на упаковке.
Сколько сторон маркировать и как сохранить единую ориентацию

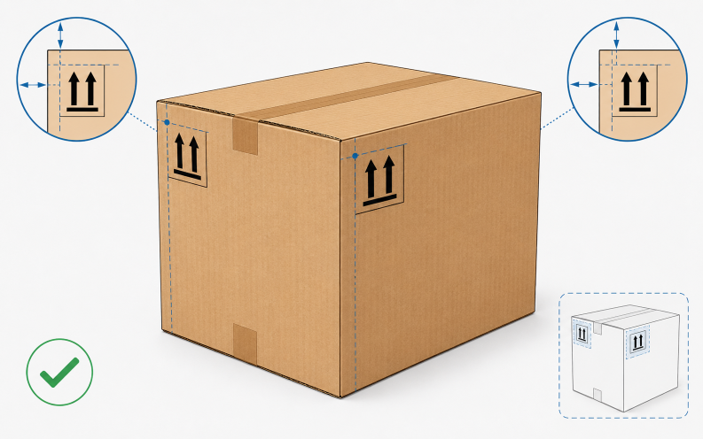

Минимальная понятная схема для прямоугольной транспортной коробки — два соседних боковых короба со стрелками, нанесенными в левом верхнем углу каждой грани. Это соответствует привычной логике транспортной маркировки и позволяет считать требование при фронтальном или боковом доступе. При этом конкретное число маркируемых сторон стоит выбирать по маршруту и характеру складских операций.
Четыре боковые стенки целесообразно маркировать для коробов, которые часто разворачивают при перегрузках, для крупногабаритной продукции, паллет с плотной расстановкой, а также для поставок через несколько логистических узлов. Дополнительные стрелки оправданы, когда доступ к двум стандартным граням может быть закрыт соседними коробками, стрейч-пленкой или стеллажной конструкцией. На верхней клапанной части знак обычно не является основным источником информации: при штабелировании она закрыта, а при перевозке может быть недоступна для обзора. Однако на крышке может потребоваться дополнительная маркировка, если это прямо установлено спецификацией или схемой перевозки.
Размер, контраст и технология нанесения
Размер пиктограммы выбирают с учетом габаритов грузового места и расстояния считывания. ГОСТ 14192-96 содержит рекомендуемые размерные ряды для ярлыков и манипуляционных знаков, а для малых грузовых мест допускает уменьшенные ярлыки при сохранении изображения. Важнее всего не стремиться «уместить» символ любой ценой. Если стрелка слишком мала, ее превращают в элемент графики; если слишком велика, она занимает место под обязательные данные и повышает расход краски.

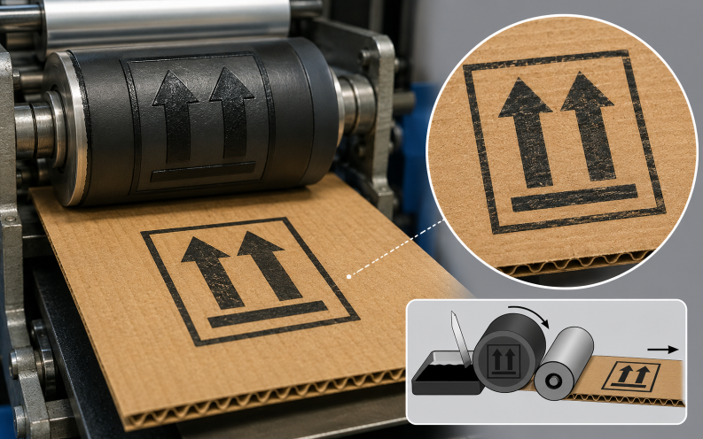

Для типовой гофротары чаще всего применяют флексографскую печать одной краской. Метод экономичен, устойчив к истиранию и позволяет совместить знак с логотипом, артикулом, номером партии или QR-кодом. При небольших тиражах используют самоклеящиеся ярлыки, трафаретное нанесение или термотрансферную печать. Выбор зависит от шероховатости картона, температуры и влажности маршрута, скорости упаковочной линии, а также от того, наносится ли переменная информация на каждую единицу.
Ошибки при нанесении маркировки и почему они дорого обходятся
Одна незаметная стрелка или неправильная зона печати
Самый распространенный сценарий — стрелки нанесены только на одну боковую стенку, причем рядом со швом, в нижней части короба или под будущей наклейкой. Формально знак существует, но в паллете он почти всегда скрыт. В результате упаковку разворачивают по случайному признаку: по положению клапанов, по этикетке поставщика, по направлению соседних коробок. Такой подход особенно рискован для сборных отправок, где рядом могут стоять товары разных поставщиков и с разной логикой укладки.
Не менее опасна ситуация, когда знак указывает правильный верх только на пустой коробке. После заполнения, установки вкладышей или приклеивания верхней этикетки упаковщик фактически меняет ориентацию товара, а печать остается прежней. Это случается, когда разработка тары и упаковочной операции ведутся разными подразделениями. Избежать ошибки помогает контрольный образец: его не просто складывают, а полностью комплектуют товаром, закрывают, маркируют и передают на короткое тестовое перемещение.
Смешение пиктограмм и несоответствие внутренней упаковке
Стрелка вверх не означает «хрупкое», «беречь от влаги», «не штабелировать» или «не бросать». Эти условия решают разные риски и при необходимости обозначаются отдельными манипуляционными знаками. Попытка объединить несколько требований в один самодельный символ приводит к потере однозначности. На складе сотрудник должен считывать не художественную композицию, а набор знакомых команд.
Проблема возникает и тогда, когда наружная маркировка требует вертикального положения, а внутренняя упаковка этого не поддерживает. Например, бутылки размещены в ячейках, но между ними нет фиксации по высоте; прибор уложен в ложемент, который не удерживает его при вибрации; верхние клапаны заклеены слабее нижних. В таком случае стрелки будут лишь напоминать о риске, но не снизят вероятность повреждения. Маркировка эффективна только вместе с правильно рассчитанными перегородками, амортизаторами, вкладышами и способом закрытия короба.
Как включить знак в процесс разработки гофроупаковки
Оценка рисков до заказа коробки
Работа со стрелками начинается не у печатной машины, а на этапе описания товара. Технический специалист, закупщик упаковки и логист должны совместно ответить на несколько вопросов: что произойдет при переворачивании, какая грань принимает основную нагрузку, где находится центр тяжести, какие элементы чувствительны к давлению и вибрации, как товар будет храниться на паллете и в какой последовательности его вскрывает получатель. Такой разбор помогает определить, достаточно ли знака «Верх» или нужна комбинация с другими обозначениями и дополнительными конструктивными мерами.
Для e-commerce важно учитывать обратную логистику. Покупатель может вернуть товар в собранной или частично вскрытой коробке, а оператор ПВЗ — повторно передать его в сортировочную цепочку. Чем очевиднее верх и чем проще восстановить исходное положение товара, тем меньше риск, что исправное изделие вернется с повреждениями. Для этого можно использовать не только стрелки снаружи, но и внутренние подсказки: печать «верх» на вкладыше, цветовой маркер, нумерацию клапанов, форму ложемента.
Конструкция, амортизация и паллетирование
Вертикальная ориентация будет соблюдаться стабильнее, если сама конструкция помогает отличить верх от низа. У коробов с клапанным верхом это может быть направление скотча и расположение язычка вскрытия; у самосборных конструкций — форма замка или внутреннего лотка. Но внешние конструктивные признаки не заменяют стрелки: после обмотки пленкой, нанесения этикеток и размещения в ярусе они могут стать неразличимыми.

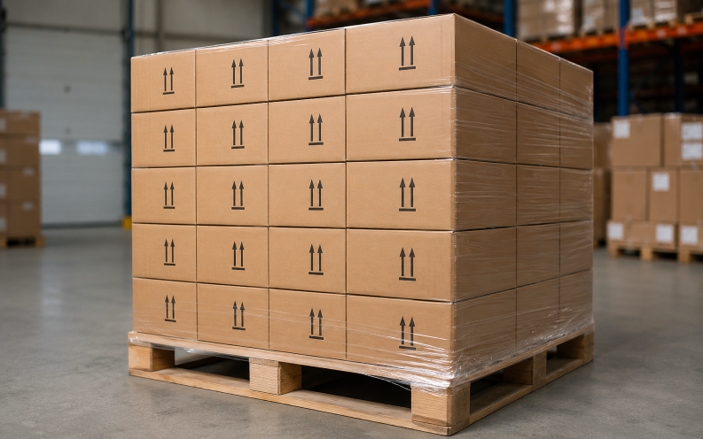

При проектировании паллеты важно обеспечить единое направление всех коробов. Если часть мест развернута на 90 градусов ради плотности укладки, стрелки все равно должны быть обращены вверх; менять можно только положение боковых граней. При шахматной схеме проверяют, не закрывают ли соседние короба знаки на двух стандартных сторонах. При высоком штабеле полезно оставить читаемые маркеры на внешнем контуре каждого яруса, чтобы оператор мог визуально контролировать ориентацию без распаковки.
Амортизация и прочность тары рассчитываются с учетом реального сценария хранения. Если на коробку действует вертикальная нагрузка от вышестоящих ярусов, ее дно и боковые стенки должны воспринимать эту нагрузку в предусмотренном положении. Переворот меняет путь передачи усилий, поэтому даже плотный гофрокартон не всегда компенсирует ошибку обращения. Знак «Стрелка вверх» поддерживает расчетную конструкцию, но не заменяет испытание образца на штабелирование, вибрацию и транспортные воздействия.
Контрольная проверка партии и работа со складом
Перед серийным запуском полезно провести простую приемку маркировки. Выберите несколько коробов из начала, середины и конца тиража. Соберите их, проверьте совпадение стрелок с реальным верхом, оцените контраст при обычном освещении склада, убедитесь, что знак не попадает на клапан, шов, ручку, стяжку или область для логистической этикетки. Затем поставьте короба на паллету в реальной схеме и посмотрите, сколько стрелок видит оператор с каждой доступной стороны.
Отдельно нужно сверить цифровой макет с печатными формами. Для двухцветной и многокрасочной печати возможны смещения, из-за которых стрелки окажутся рядом с другой служебной информацией или частично перекроются. При использовании ярлыков контролируют адгезию к поверхности гофрокартона, устойчивость краски к истиранию и правильность наклейки оператором. Даже хороший дизайн не спасает процесс, если этикетка наносится произвольно и может быть развернута на 180 градусов.
Маркировка должна быть понятна персоналу. Включите проверку ориентации в инструкцию упаковщика и чек-лист приемки, покажите фотографию эталонного короба, обозначьте правило для паллетирования. Для регулярных поставок полезно фиксировать причины повреждений и возвратов: если среди них есть протечки, смещения или поломки из-за неправильного положения, анализ покажет, достаточно ли стрелок и соблюдается ли процедура на практике.
Чек-лист перед запуском тиража
Перед печатью ответьте на семь вопросов:
- подтверждено ли, что товар действительно чувствителен к переворачиванию;
- совпадает ли направление стрелок с фактическим положением товара после упаковки;
- предусмотрены ли знаки минимум на двух соседних боковых стенках и видны ли они в паллете;
- сохраняется ли читаемость после заклейки, нанесения этикетки, обвязки и обмотки пленкой;
- контрастирует ли изображение с конкретной поверхностью гофрокартона;
- не заменяет ли один знак несколько разных требований;
- подтверждена ли схема контрольной сборкой, а не только макетом на экране.
Такой чек-лист занимает несколько минут, но предотвращает дорогие последствия: повторную печать, переработку упаковочной спецификации, порчу партии товара, споры с перевозчиком и рост возвратов. Особенно важно использовать его при изменении высоты короба, типа внутренней укладки, материала вкладыша, способа заклейки или маршрута доставки. Любое из этих изменений способно сделать привычное размещение стрелок неверным.
Как оценить эффективность маркировки
Эффективность знака измеряют не количеством напечатанных стрелок, а снижением операционных рисков. Отслеживайте долю повреждений, связанных с переворачиванием, протечками, смещением товара и нарушением внутренней укладки; сравнивайте результаты до и после внедрения новой схемы. Полезны и качественные показатели: сколько времени требуется новому сотруднику, чтобы правильно определить верх короба, сколько раз при приемке возникают вопросы о положении груза, как часто упаковщики допускают ошибку в тестовой сборке.
Если товар регулярно проходит через несколько складов, запросите обратную связь у логистического оператора и получателей. Иногда проблема оказывается не в самом символе, а в том, что коробка слишком похожа на соседние, стрелки имеют слабый контраст или закрываются обязательной маркировкой. В таком случае корректировка зоны печати, размера или числа сторон часто дает больший результат, чем усложнение конструкции.
Символ «Стрелка вверх» — небольшая деталь гофроупаковки, которая связывает инженерный расчет с реальной складской операцией. Когда он нанесен осмысленно, виден на нужных гранях и подкреплен внутренней фиксацией товара, маркировка помогает сохранить содержимое, дисциплинировать процессы и снизить стоимость ошибок в логистике.
