Стандартные размеры картонных коробок важны для хранения, перевозки и расчета стоимости логистики. При выборе упаковки необходимо учитывать не только длину, ширину и высоту, но и толщину стенок, внутренний объем и допустимые отклонения по габаритам. Это помогает подобрать тару для транспортных задач, маркетплейсов и почтовых отправлений без риска повреждения груза.
Система стандартизации картонной тары
Производство картонной тары опирается на действующие стандарты и технические требования к физико-механическим свойствам упаковки. Применение единых стандартов упрощает взаимодействие участников рынка и обеспечивает совместимость упаковки с транспортными системами.
Действующие государственные и международные системы стандартизации
Для обеспечения предсказуемости характеристик используются государственные стандарты и признанные международные системы классификации. Они помогают унифицировать производство и минимизировать риск ошибок при проектировании сложных упаковочных решений.
Национальная система ГОСТ 33781-2016
Данный межгосударственный стандарт выступает одним из ключевых нормативных документов в России и странах ЕАЭС, устанавливая технические условия для потребительской упаковки. Он определяет допустимые диапазоны размеров (длина от 160 до 1000 мм), а также требования к качеству склейки и прочности швов. Соблюдение требований стандарта помогает обеспечить качество и безопасность тары при соответствующем назначении.
Международный каталог FEFCO
Европейская федерация производителей гофрокартона разработала систему цифрового кодирования конструкций, широко используемую в международной практике. Каждому типу изделия присвоен четырехзначный код, что исключает путаницу при заказе у зарубежных поставщиков. Например, код 0201 обозначает классический четырехклапанный ящик. Система охватывает все многообразие форм — от простых складных коробов до сложных самосборных лотков с замковыми соединениями.
Технологическая классификация по структуре картона
Функциональные возможности изделия определяются материалом и его внутренней архитектурой, от которой зависят жесткость и защитные свойства. Материал классифицируют по количеству слоев, обозначая их буквами. ООО «Каскад» выпускает широкий ассортимент продукции из трехслойного и пятислойного гофрокартона, адаптированного под разные весовые категории грузов.
- Двухслойный (марка Д): состоит из одного плоского и одного гофрированного слоя; чаще применяется как оберточный материал.
- Трехслойный (марка Т): включает два лайнера (внешних плоских слоя) и один флютинг (внутренний волнообразный слой).
- Пятислойный (марка П) или семислойный (марка С): используются специалистами для грузов массой свыше 15–20 кг, так как применяются для более тяжелых грузов (обычно свыше 15–20 кг) и многоярусного хранения.
Помимо слойности, значение имеет тип профиля гофры. Профиль «А» (высокая гофра) обладает лучшими амортизационными свойствами. Профили «В» и «С» считаются универсальными благодаря балансу прочности и удобства нанесения печати. Микрогофрокартон (профили «Е» или «F») отличается малой толщиной, поэтому идеально подходит для изготовления небольшой тары с качественным художественным оформлением.
Классификация по системе ECMA для складных конструкций
Европейская ассоциация производителей картонной упаковки (ECMA) разработала специализированную систему кодирования для складных конструкций, широко применяемую в полиграфии. В отличие от FEFCO, этот каталог классифицирует упаковку по типам затворов, наличию клеевых швов и особенностям формы, используя восьмиразрядную кодировку разверток.
Система разделяет упаковку на ключевые группы:
- Категория «A»: прямоугольные конструкции с клеевым швом вдоль большего размера.
- Группа «B»: лотки без продольной склейки.
- Специальные категории: модели с непрямоугольными гранями или изогнутыми поверхностями.
Такая детализация позволяет точно проектировать развертки с учетом линий вырубки, биговки и перфорации на автоматизированном оборудовании.
Методика измерения габаритов короба
Точность определения размеров позволяет грамотно встроить упаковку в логистические процессы и обеспечить безопасность груза. Ошибки в измерениях даже на несколько миллиметров приводят к тому, что товар либо не помещается внутри, либо свободно перемещается, рискуя повредиться при вибрации. Профессиональный подход требует строгого соблюдения методики замера и учета специфики материала.
Алгоритм замера и общепринятая система обозначений
В мировой практике габариты указывают в строго определенной последовательности, чтобы исключить недопонимание между сторонами. Техническая документация опирается на формулу L × W × H, где каждый символ обозначает конкретный вектор измерения. При проектировании упаковки важно использовать точные измерительные инструменты, чтобы обеспечить идеальную посадку товара.
- Длина (L) — самая длинная сторона горизонтального основания.
- Ширина (W) — второе измерение основания, перпендикулярное длине.
- Высота (H) — вертикальное расстояние от дна до верхней кромки, определяющее полезную глубину.
Процесс следует проводить с помощью жестких инструментов — металлических линеек или поверенных рулеток. Максимальная точность достигается при замере по центрам линий сгиба (биговок) на развертке. На готовом изделии инструмент прикладывают плотно к внутренним граням стенок, следя за отсутствием деформации короба.
Разграничение внутренних и внешних параметров конструкции
Для эффективной работы необходимо разделять понятия внутреннего и внешнего габаритов. Первые определяют полезное пространство для товара, а вторые — место, которое коробка займет на складе или в транспорте. Разница обусловлена толщиной материала (правило двойной толщины).
Если изделие изготовлено из гофрокартона толщиной 4 мм, то внешняя длина будет больше внутренней на 8 мм. Этот нюанс становится решающим при расчете размещения на поддонах: игнорирование толщины стенок часто приводит к тому, что штабель выходит за пределы стандарта. Это особенно актуально для марок Т-23 и Т-24, обладающих стабильными характеристиками.
При подборе рекомендуется оставлять технологический зазор — «запас на свободное облегание» (обычно 3–5 мм к внутренним размерам). Это необходимо для легкого извлечения продукта, а также для размещения защитных средств — воздушно-пузырчатой пленки или наполнителя.
Специфика измерения нестандартных и двухсоставных форм
При работе с нестандартными формами, имеющими выступы или сложную геометрию, измерения проводятся в самых широких точках. В таких случаях упаковку мысленно вписывают в прямоугольный параллелепипед, фиксируя его максимальные параметры. Это позволяет избежать ошибок при расчете занимаемого места в транспортном средстве.
Для конструкций типа «крышка-дно» замеры производятся отдельно для каждого элемента:
- Допуск на закрытие: обычно составляет 0,5–2 мм для свободного надевания крышки.
- Соотношение размеров: внутренние параметры крышки должны превышать внешние параметры дна, чтобы исключить деформацию.
- Глубина посадки: варьируется от минимальной для ювелирных изделий до полного перекрытия в премиальных наборах.
Отраслевые нормы и типовые размеры
При массовом производстве использовать типовые размеры коробок экономически выгоднее, чем каждый раз разрабатывать упаковку с нуля. Стандартные габариты упрощают работу складов, позволяя максимально эффективно использовать площадь стеллажей и объем грузовых автомобилей.

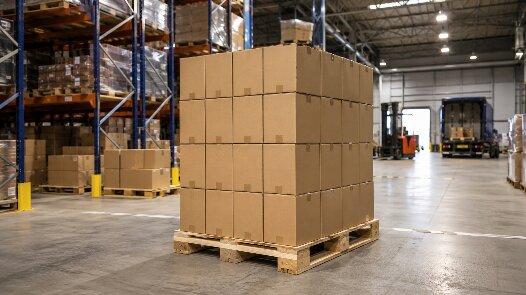

Логистические стандарты и паллетная совместимость
Главный ориентир при выборе транспортной тары — кратность габаритам европаллеты (1200х800 мм). Использование модульной системы (где базовым размером выступает 600х400 мм) сводит к минимуму пустые пространства при укладке. Зная точные размеры упаковки, логисты заранее рассчитывают загрузку кузова и исключают переплату за пустой пробег.
Таблица: типовые размеры транспортных коробов и их назначение
|
Категория тары |
Популярные размеры (ДхШхВ), мм |
Область применения |
|
Транспортные короба |
600х400х400, 400х300х300 |
Массовые логистические перевозки, укладка на европаллеты |
|
Универсальная упаковка |
300х200х200, 240х200х200 |
Запчасти, электроника, косметика, мелкие товары |
|
Крупногабаритная тара |
800х600х600, 1200х800х800 |
Крупная бытовая техника, промышленное оборудование |
Требования почтовых служб и маркетплейсов
С развитием интернет-торговли маркетплейсы и службы доставки ввели более строгие требования к упаковке. Автоматизированные сортировочные линии требуют точного соблюдения габаритов:
- Почтовые операторы (например, Почта России) часто используют буквенную классификацию. Тип «А» (425х265х380 мм) применяется как вместительная тара, а коробки типов «Б», «В» или «Ж» (165х120х100 мм) адаптированы под обувь, книги и мелкую электронику.
- Маркетплейсы устанавливают собственные лимиты в зависимости от схемы работы. Например, площадки часто ограничивают максимальную длину одной из сторон короба (чаще всего до 600 мм для стандартных поставок), поэтому перед отгрузкой габариты нужно сверять с актуальными инструкциями маркетплейса.
Специализированные форматы для разных отраслей
Помимо универсальной тары, существуют отраслевые стандарты. Они помогают лучше защитить специфический груз и оптимизировать расход гофрокартона:
- Пищевая промышленность. Для кондитерских изделий популярен стандарт №21 (380х380х228 мм). Хлебобулочную продукцию перевозят в открытых лотках (например, 570х380х126 мм), а для свежих овощей и фруктов используют гофролотки с вентиляционными отверстиями для циркуляции воздуха.
- Фармацевтика. В этой сфере часто используются компактные форматы (например, 30х15х65 мм), требующие высокой точности вырубки.
- Промышленность и строительство. Длинномеры (строительные профили) упаковывают в узкие конструкции с усиленными ребрами жесткости, предотвращающими прогиб. Мебельные столешницы и фасады укладывают в плоские короба большого формата — вплоть до 2000х1000х50 мм.
Технические требования и расчетные формулы
Инженерный подход подразумевает использование математических расчетов для прогнозирования поведения тары под нагрузкой. Точное вычисление физических параметров позволяет определить вместимость и гарантировать, что нижние ряды в штабеле не деформируются в процессе хранения.
Математические расчеты объема и логистических параметров
Для определения объема прямоугольной конструкции применяют геометрическую формулу: V = L × W × H. При расчетах важно использовать единые единицы измерения.
- Внутренний объем: необходим для оценки фактической вместимости (например, короб 400х300х300 мм вмещает 36 литров).
- Объемный вес: параметр для расчета стоимости доставки, вычисляемый по формуле (L см × W см × H см) / 5000.
Для сыпучих грузов учитывается коэффициент заполнения, так как материал оседает при тряске. Это исключает избыточное наполнение или образование пустот, негативно влияющих на устойчивость штабеля при транспортировке.
Технические допуски и нормы прочности при эксплуатации
Поскольку картон изготавливают из природного сырья, его свойства зависят от влажности. Государственные стандарты устанавливают систему допустимых отклонений для внутренних размеров.
Нормы погрешности зависят от габаритов изделия (в среднем от 2 до 10 мм для разных категорий тары). Прочностные характеристики рассчитывают через сопротивление сжатию. Коэффициент запаса при проектировании может составлять от 1,6 до 1,85 в зависимости от сроков хранения. Это означает, что коробка должна выдерживать нагрузку почти вдвое выше реального веса давящего на нее штабеля.
Расчет параметров для цилиндрических и сложных конструкций
Объем цилиндрической упаковки рассчитывается по площади круга, умноженной на высоту. В логистике такие данные корректируются в большую сторону, так как при укладке в прямоугольные контейнеры остаются пустоты (около 20–30 % пространства).
Для сложных форм применяется метод деления на простые сегменты. Итоговый объем равен сумме объемов составляющих параллелепипедов. Если форма имеет сужения, применяются понижающие коэффициенты, что помогает логистам точнее планировать полезную площадь склада.
Рекомендации по выбору оптимальной тары
Финальный этап — подбор упаковки под конкретные задачи. Оптимальное решение находится на стыке понимания физики материала и экономической целесообразности, позволяя избежать лишних трат или убытков от повреждения товара.
Критерии подбора материала и защитных характеристик
Главным фактором является вес продукта. Для предметов до 5–7 кг достаточно использовать картонные коробки марок Т-21 или Т-22. При весе свыше 10 кг необходима марка Т-24 или пятислойные варианты.
- Хрупкость: профиль «А» лучше гасит удары, профиль «С» защищает от вертикального давления.
- Амортизация: защитный зазор между товаром и стенками заполняют специальными материалами.
- Среда: для неотапливаемых складов выбирают картон с высоким содержанием целлюлозы.
Грамотный подбор помогает сократить затраты на упаковку и логистику, например, заменив пятислойный картон на качественный трехслойный с усиленными вкладышами.
Эксплуатационная эффективность и выбор типа конструкции
Конструкция влияет на цену и скорость процесса упаковки. Четырехклапанный ящик — самый бюджетный, но требует дополнительной проклейки клапанов и времени на сборку.
- Для высокого оборота: подходят самосборные гофрокороба типа «шкатулка», обеспечивающие презентабельный вид.
- Для тяжелых предметов: оптимальны конструкции «крышка-дно» с двойными стенками в местах нахлеста.
Перед заказом партии рекомендуется протестировать образец на устойчивость к типовым нагрузкам при транспортировке. Также следует проверить линии сгиба: на них не должно появляться трещин при многократном открывании.
Инновационные системы защиты от вскрытия
Важным параметром становится защита от несанкционированного доступа, особенно в фармацевтике. Инновационные короба включают интегрированные замковые элементы, разрушающиеся при попытке вскрытия.
Применяются следующие решения:
- Перфорационные линии: позволяют открыть тару только путем разрыва картона.
- Пломбировочные этикетки: оставляют следы при попытке отклеивания.
Такие решения на этапе проектирования позволяют отказаться от дополнительной герметизации упаковочной лентой.
